Проектирование систем контура заземления и молниезащиты

Наша компания оказывает услуги проектирования систем контура заземления и молниезащиты для объектов любой сложности. Мы гарантируем безопасность ваших зданий, оборудования и людей, соблюдая актуальные стандарты ГОСТ и СП . Наши специалисты реализуют проекты «под ключ»: от расчета параметров до сдачи объекта в эксплуатацию.

Зачем нужны системы заземления и молниезащиты?

Электробезопасность — ключевой аспект при строительстве и эксплуатации объектов. Системы заземления защищают от:

• Ударов молнии
• Утечек тока
• Перенапряжений в сети
• Помех в работе оборудования

Молниезащита предотвращает повреждение зданий и электроники, а контур заземления снижает риски поражения электрическим током.

Этапы проектирования: детальный разбор

Анализ объекта и сбор данных

Перед проектированием наши инженеры проводят комплексное обследование:

• Измерение удельного сопротивления грунта с помощью метода Веннера (4-точечный зонд). Это позволяет определить оптимальную глубину залегания электродов.
• Оценка климатических рисков: анализ грозовой активности региона по данным метеослужб, расчет вероятности прямых ударов молнии.
• Инспекция конструкции здания: материал фундамента, наличие металлических элементов (арматура, коммуникации), высота сооружения.

Итог: составление технического задания с учетом требований СП 31-110-2003 и ГОСТ Р 50571.5.54-2013.

---

2. Расчет параметров системы

На этом этапе решаются ключевые технические задачи:

• Определение сопротивления растеканию тока по формуле:
  R = (ρ / (2πL)) · ln(4L / d) ,
  где ρ — удельное сопротивление грунта, L — длина электрода, d — диаметр.
• Выбор конфигурации контура:
  • Для объектов с высокой энергонагрузкой (например, серверные) — многоэлектродные системы с шагом 5–10 м.

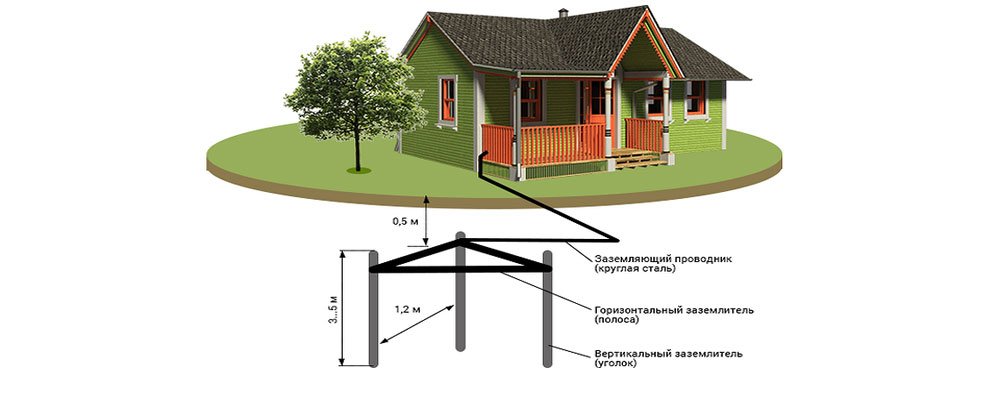

  • Для частных домов — треугольный контур с глубиной погружения 2–3 м.
• Расчет сечения токоотводов (минимум 50 мм² для меди, 75 мм² для стали).

Используемые стандарты: МЭК 62305-2 (молниезащита), ПУЭ гл. 1.7 (заземление).

---

3. 3D-моделирование и визуализация

С помощью AutoCAD Electrical и ETAP создаются:

• Цифровая модель контура с учетом рельефа местности.
• Тепловая карта распределения токов при ударе молнии.
• Интерактивная схема молниеприемников и токоотводов.

Преимущества:

• Минимизация ошибок при монтаже.
• Возможность внесения правок на ранних этапах.
• Презентация проекта заказчику в наглядном формате.

---

4. Согласование и документация

Мы готовим полный пакет документов:

• Рабочие чертежи с привязкой к геодезическим отметкам.
• Паспорт системы заземления с указанием материалов, глубины залегания, сопротивления.
• Акт проверки от аккредитованной лаборатории (например, ФГУП «ВНИИС»).

Согласование: проект проходит экспертизу в Ростехнадзоре и Энергонадзоре для получения разрешения на монтаж.

---

Виды систем и их особенности: углубленный анализ

Контур заземления: технологии и материалы

Глубинный контур

• Конструкция: вертикальные электроды длиной 10–30 м, объединенные горизонтальной полосой.
• Преимущества:
  • Эффективен в каменистых и песчаных грунтах.
  • Снижает сопротивление до 0.5–1 Ом.
• Материалы:
  • Омедненная сталь (толщина покрытия 0.2 мм) — срок службы 30–40 лет.
  • Нержавеющий сплав AISI 316 — для химически агрессивных сред.

Модульно-штыревая система

• Конструкция: комбинация вертикальных штырей (1.5 м) и соединительных муфт.
• Особенности:
  • Монтаж за 1 день без спецтехники.
  • Возможность наращивания глубины при изменении требований.
• Применение: частные дома, АЗС, телекоммуникационные вышки.

---

Молниезащита: классы и компоненты

Активная система

• Принцип работы: ионизатор создает «канал» для молнии, перехватывая разряд на высоте 50–150 м.
• Эффективность: покрывает площадь до 10 000 м².
• Стоимость: на 30–40% выше пассивных систем.

Пассивная система

• Конструкция: сетка из стальных полос на кровле с шагом 10–15 м.
• Нормы: расстояние между токоотводами — не более 25 м (по СП 256.1325800.2016).
• Материалы:
  • Оцинкованная сталь с цинковым покрытием 60 мкм.
  • Медная лента — для зданий с высокими эстетическими требованиями.

Сферы применения: детальная спецификация

Жилые и общественные здания

Особенности:

• Защита электроприборов от импульсных перенапряжений (ИП) по ГОСТ Р 51992-2011 .
• Молниезащита кровли с использованием сетки из оцинкованной стали (ячейка 10×10 м).
• Примеры объектов: многоквартирные дома, школы, больницы.

Требования:

• Сопротивление контура ≤ 4 Ом (по ПУЭ п.1.7.101).
• Установка УЗИП (устройства защиты от импульсных перенапряжений).

---

Промышленные предприятия

Особенности:

• Заземление электрооборудования с напряжением до 110 кВ.
• Молниезащита взрывоопасных зон (например, нефтебазы) по ГОСТ Р МЭК 62305-3.
• Примеры: цеха, ЛЭП, трансформаторные подстанции.

Технологии:

• Глубинные контуры с электродами из нержавеющей стали.
• Активные молниеприемники с радиусом защиты до 150 м.

---

Инфраструктурные объекты

Особенности:

• Заземление антенных систем (сотовые вышки, радиорелейные станции).
• Молниезащита мостов с использованием тросовых молниеприемников.
• Примеры: аэропорты, ж/д вокзалы, метеостанции.

Нормативы:

• Соответствие СП 256.1325800.2016 (защита от прямых ударов молнии).
• Расчет шагового напряжения для безопасности персонала.

---

Специальные сооружения

Особенности:

• Заземление серверных с сопротивлением ≤ 1 Ом.
• Молниезащита исторических зданий (например, соборов) с сохранением архитектуры.
• Примеры: дата-центры, музеи, военные объекты.

Материалы:

• Медные шины с антикоррозийным покрытием.
• Невидимые токоотводы в стиле фасада.

---

Сравнительный анализ решений

Сравнение материалов для заземления
