Проектирование центральных (ЦТП) и индивидуальных (ИТП) тепловых пунктов

Наша компания оказывает услуги проектирования централизованных (ЦТП) и индивидуальных (ИТП) тепловых пунктов, обеспечивающих стабильное теплоснабжение жилых, коммерческих и промышленных объектов. Мы разрабатываем проекты любой сложности с учетом современных стандартов энергоэффективности, требований ГОСТ 21.602-2016 и СП 60.13330.2016.

Что такое ЦТП и ИТП? Подробное описание

Центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты (ИТП) — это ключевые элементы систем теплоснабжения, отвечающие за распределение и регулирование тепловой энергии. Разберемся в их особенностях, компонентах и принципах работы.

Центральный тепловой пункт (ЦТП)

ЦТП — это узел, обслуживающий группу зданий через единую тепловую сеть. Обычно устанавливается в котельных, ТЭЦ или отдельных помещениях.

Основные компоненты ЦТП:

• Теплообменники (пластинчатые или кожухотрубные) — передают тепло от центральной сети к внутренним контурам.
• Насосные группы — обеспечивают циркуляцию теплоносителя (воды или антифриза).
• Системы автоматики — контролируют температуру, давление и расход ресурсов.
• Запорная и регулирующая арматура — клапаны, вентили, датчики.
• Приборы учета — теплосчетчики, манометры, термометры.

Принцип работы:
Теплоноситель из магистральной сети поступает в ЦТП, где проходит через теплообменники. Далее нагретая вода распределяется по внутренним системам зданий (отопление, ГВС). Автоматика регулирует параметры в зависимости от погодных условий и потребностей объектов.

Особенности проектирования ЦТП:

• Учитываются гидравлические режимы сети.
• Требуется согласование с Ростехнадзором и ресурсоснабжающими организациями.
• Применяются решения для снижения теплопотерь (изоляция по ГОСТ 30732-2006 ).

Индивидуальный тепловой пункт (ИТП)

ИТП — автономный узел, обслуживающий одно здание или его часть. Устанавливается в подвалах, технических помещениях или на фасадах.

Основные компоненты ИТП:

• Компактные теплообменники — адаптированы под небольшие мощности.
• Циркуляционные насосы с частотным регулированием — экономят энергию.
• Системы погодозависимого регулирования — корректируют температуру в реальном времени.
• Узлы учета тепла — интегрируются с диспетчерскими системами.

Принцип работы:
ИТП принимает теплоноситель из центральной сети или локального источника (например, котла). Через теплообменник энергия передается внутренним контурам здания. Автоматика поддерживает заданные параметры, минимизируя ручное вмешательство.

Особенности проектирования ИТП:

• Требуется точный расчет тепловых нагрузок для конкретного объекта.
• Учитывается возможность подключения возобновляемых источников энергии (солнечные коллекторы).
• Применяются шумопоглощающие материалы для снижения вибрации.

Сравнение ЦТП и ИТП: ключевые различия

Документы и стандарты

Проектирование ЦТП и ИТП выполняется с учетом:

• СП 60.13330.2016 — требования к отоплению и вентиляции.
• ГОСТ 21.602-2016 — правила оформления проектной документации.
• ПБ 12-529-03 — нормы безопасности для тепловых пунктов.

Этапы проектирования ЦТП и ИТП: детальный разбор

Проектирование тепловых пунктов — сложный многоэтапный процесс, требующий точного соблюдения технических норм и индивидуального подхода. Рассмотрим каждый этап подробно.

Анализ потребностей и сбор исходных данных

Цель: определить требования к тепловой мощности, типу оборудования и схеме интеграции.

Действия:

• Расчет тепловых нагрузок по методикам СНиП 41-01-2003 и СП 60.13330.2016.
• Сбор данных о:
  • Площади и этажности объектов.
  • Типе системы отопления (водяная, паровая).
  • Наличии существующих сетей и их параметрах (давление, температура).
• Анализ требований заказчика: бюджет, сроки, энергоэффективность.

Результат: техническое задание (ТЗ) с четкими критериями.

Разработка концепции и эскизного проекта

Цель: создать базовую схему теплового пункта.

Этапы:

• Выбор типа пункта (ЦТП или ИТП) на основе анализа.
• Тепловая схема:
  • Для ЦТП — схема с подключением к магистральной сети, распределением по контурам.
  • Для ИТП — схема с индивидуальными узлами учета и регулирования.
• Подбор основного оборудования:
  • Теплообменники (пластинчатые, кожухотрубные).
  • Насосы с частотным регулированием (Grundfos, Wilo).
  • Системы автоматики (Siemens, Danfoss).

Результат: эскизный проект с визуализацией и пояснительной запиской.

Согласование технического задания

Цель: утвердить параметры проекта с заказчиком и контролирующими органами.

Действия:

• Согласование мощности, типа оборудования, места размещения.
• Проверка соответствия ГОСТ 21.602-2016 (оформление документации).
• Учет требований Ростехнадзора и местных сетевых компаний (например, допустимые параметры давления в сети).

Результат: утвержденное ТЗ с подписью заказчика.

Рабочее проектирование

Цель: создать полный комплект документации для монтажа.

Состав работ:

• Монтажные чертежи:
  • План расположения оборудования.
  • Схемы трубопроводов, электропроводки, вентиляции.
• Спецификация оборудования и материалов:
  • Марки теплообменников, насосов, арматуры.
  • Технические характеристики (производительность, давление).

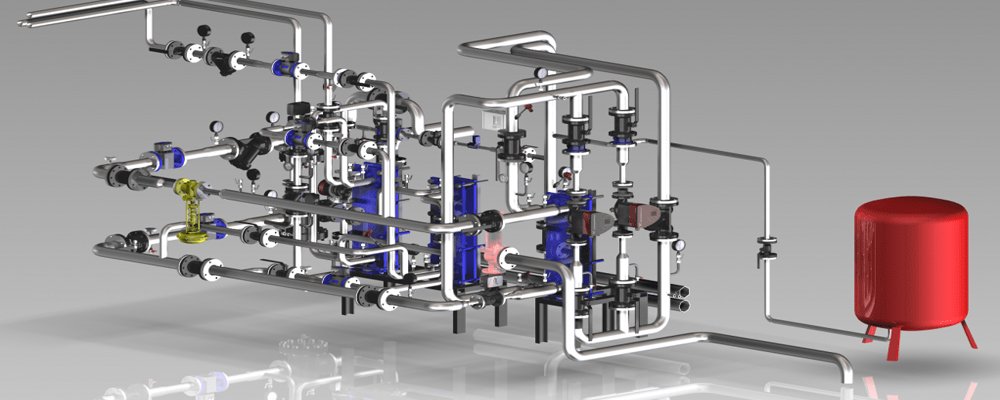

• 3D-моделирование и BIM:
  • Визуализация узлов в формате Revit или AutoCAD.
  • Проверка на коллизии (наложение коммуникаций).

Результат: готовый проект с детализацией до болта.

Экспертиза и согласование

Цель: получить разрешение на реализацию проекта.

Этапы:

• Проверка в Ростехнадзоре: соответствие ФЗ №190 и ПБ 12-529-03.
• Согласование с:
  • Городской администрацией (градостроительный кодекс).
  • Ресурсоснабжающей организацией (например, «Теплосеть»).
• Корректировка проекта по замечаниям.

Результат: положительное заключение экспертизы.

Авторский надзор

Цель: обеспечить соответствие монтажа проектной документации.

Действия:

• Контроль за установкой оборудования.
• Проверка сварных соединений, изоляции, электрики.
• Устранение ошибок на этапе пусконаладки.

Результат: ввод объекта в эксплуатацию.
