Проектирование электроснабжения и электроосвещения для котельных
Наша компания оказывает услуги профессионального проектирования электроснабжения и электроосвещения для котельных любой сложности. Мы создаем безопасные, энергоэффективные и технологичные решения, соответствующие требованиям ПУЭ, ГОСТ Р 50571, СНиП и международным стандартам. Наши проекты охватывают объекты ЖКХ, промышленные предприятия, ТЭЦ и котельные на альтернативных источниках энергии.
Что входит в услуги проектирования?
Наша компания предоставляет комплексные решения для проектирования электроснабжения и электроосвещения котельных, охватывающие все этапы от анализа до сдачи документации.
Предпроектные работы
- Анализ существующей инфраструктуры: Проверка состояния сетей, выявление узких мест, расчет текущих нагрузок.
- Сбор исходных данных: Учет типа котельной (газовая, твердотопливная и др.), мощности оборудования, требований заказчика.
- Энергоаудит: Определение потенциала для снижения энергопотребления (например, замена устаревших кабелей на энергоэффективные).
Проектирование электроснабжения
- Расчет электрических нагрузок: Определение пиковых значений, выбор трансформаторов (масляных, сухих), кабелей (ВВГнг, NYM).
- Схемы электроснабжения: Разработка однолинейных схем , включая резервные вводы, системы АВР (автоматический ввод резерва).
- Заземление и молниезащита: Расчет контура заземления, выбор молниеприемников (стержневых, тросовых).
Проектирование электроосвещения
- Подбор светильников: Взрывозащищенные Ex-светильники для зон с газом, влагозащищенные IP65 для помещений с высокой влажностью.
- Автоматизация управления: Интеграция датчиков освещенности, таймеров, систем DALI для плавной регулировки яркости.
- Аварийное освещение: Расстановка светильников с автономным питанием (аккумуляторные блоки) в соответствии с СП 52.13330.
Проектирование систем автоматизации
- КИПиА (контрольно-измерительные приборы): Интеграция датчиков давления, температуры, уровня топлива.

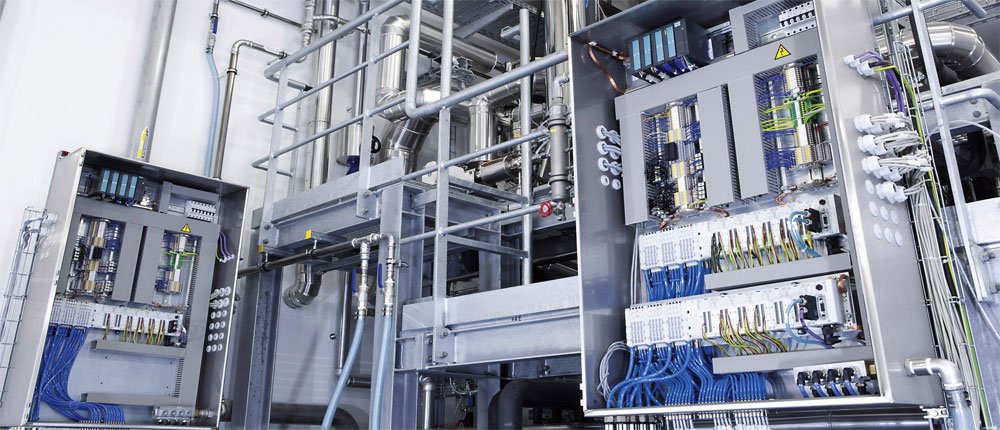

- Щиты управления: Комплектация шкафов (Schneider Electric, ABB), программирование контроллеров (PLC).
Согласование и документация
- Технические отчеты: Включают расчеты, спецификации, чертежи в форматах AutoCAD, PDF.
- Согласование с органами: Подача документов в Ростехнадзор, Энергонадзор, экспертизу проектов (ГАСН).
Таблица: Типы котельных и особенности проектирования
| Тип котельной | Особенности электроснабжения | Оборудование | Стандарты |
|---|---|---|---|
| Газовая | Высокая мощность, резервные линии 10 кВ, системы АВР. | Газоплотные щиты, ИБП, кабели с изоляцией ПВХ. | ПУЭ, ГОСТ Р 52735 |
| Жидкотопливная | Взрывозащита Exd, кабели с огнестойкой изоляцией (LSF), отдельные вводы для насосов. | Трансформаторы с масляным охлаждением, датчики уровня топлива. | ГОСТ 30830, СП 12.13130 |
| Твердотопливная | Учет пиковых нагрузок при запуске, частотные преобразователи для двигателей. | Частотники (VFD), пускатели, термостойкие кабели. | СНиП 41-02-2003 |
| Электрическая | Сети 0.4 кВ, интеграция с солнечными панелями или ветрогенераторами. | Инверторы, аккумуляторные батареи, УЗО. | ГОСТ Р 54832 |
| Модульная | Компактные распределительные щиты, кабель-каналы для быстрого монтажа. | Модульные контакторы, компактные трансформаторы. | ISO 9001 |
| Комбинированная | Многоуровневые схемы электроснабжения (газ + дизель), синхронизация источников. | Системы АВР, синхронизаторы генераторов. | ГОСТ 32144-2013 |
Технические аспекты и стандарты
Проектирование электроснабжения котельных требует строгого соблюдения нормативов и учета специфики оборудования.
Напряжение и мощность— Для малых котельных (до 1 МВт) используются сети 0.4 кВ.
— Промышленные объекты (ТЭЦ, паровые котлы) проектируются под напряжение 6–10 кВ.
— Расчет токов короткого замыкания выполняется по ГОСТ 28249.
— ВВГнг-LS: огнестойкие кабели для внутренней прокладки.
— NYM: для низковольтных сетей в сухих помещениях.
— АСБл: бронированные кабели высокого напряжения.
— Сечение жил варьируется от 2.5 мм² (освещение) до 120 мм² (силовые цепи).
— Автоматы с характеристиками B, C, D (например, Schneider Electric Acti 9).
— УЗО типа A для сетей с электроникой.
— Контур заземления с сопротивлением ≤4 Ом по ПУЭ.
— LED-светильники с КПД >90% и IP65 для влажных зон.
— Взрывозащищенные Ex-светильники (маркировка EEx d IIB T4) для газовых котельных.
— Аварийное освещение по СП 52.13330 с автономными блоками питания.
— ПУЭ 7: основные требования к электроустановкам.
— СП 31-110-2003: стандарты для систем освещения.
— ISO 50001: добровольный стандарт энергоэффективности.
Таблица: Объекты и требования к электроснабжению
| Объект | Особенности электроснабжения | Оборудование и технологии | Нормативы и стандарты | Примеры проектов |
|---|---|---|---|---|
| ЖКХ | — Резервные линии 0.4 кВ; — Защита от перепадов напряжения; — Интеграция с «умным домом». |
— ИБП APC Smart-UPS; — Кабели ВВГнг-LS; — Стабилизаторы напряжения Энергия. |
ПУЭ 7, СП 31-110-2003. | Котельная 2 МВт для жилого комплекса (Москва). |
| Промышленные ТЭЦ | — Сети 10 кВ; — Взрывозащита Exd; — Системы АВР с временем срабатывания <0.5 сек. |
— Трансформаторы ТМГ-СЭЩ; — Шкафы ABB Emax 2; — Кабели АСБл с броней. |
ГОСТ 32144-2013, ГОСТ Р 50571.5.52. | Котельная 20 МВт для металлургического завода. |
| Нефтегазовая отрасль | — Взрывозащищенное оборудование; — Кабели с броневой оплеткой; — Резервные дизель-генераторы. |
— Светильники EEx d IIB T4; — ДГУ FG Wilson; — Релейная защита Siemens SIPROTEC. |
ГОСТ 30830, ПБ 03-576-03. | Котельная для нефтеперерабатывающего завода. |
| Медицинские учреждения | — Непрерывное питание (ГОСТ Р 50571.28); — Фильтрация помех от медицинской аппаратуры. |
— ИБП Riello UPS; — Медицинские фильтры ЭМС-25; — Кабели с экраном (FTP). |
ГОСТ Р 50571.28-2006. | Котельная для многопрофильной клиники. |
| Сельское хозяйство | — Гибридные системы (солнечные панели + ДГУ); — Защита от перегрузок при пуске двигателей. |
— Инверторы Fronius; — Частотники Danfoss; — LED-светильники IP66. |
ISO 50001, СНиП 41-02-2003. | Котельная для теплицы (1 МВт, Краснодар). |
| Временные объекты | — Компактные щиты управления; — Кабели в гофротрубе; — Быстрый монтаж. |
— Модульные контакторы Schneider; — Кабель-каналы Legrand; — Переносные ДГУ. |
ПУЭ 7, ТУ заказчика. | Модульная котельная для строительной площадки. |
| Спортивные комплексы | — Энергоэффективное освещение; — Интеграция с BMS (система управления зданием). |
— DALI-контроллеры Osram; — Датчики движения Theben; — Сенсорные панели управления. |
СП 52.13330.2016. | Котельная для ледового дворца (5 МВт). |
